Вот мы добрались до написания программы. Что дальше? На Вас напал ужас??? Лично на меня, в свое время напал ужас, но изучая программу он просто развеялся!!! Итак, пожалуй начнем с задачи, а она такова:

 Создать программу, которая сможет отсчитывать 5 микросекунд и инвертировать значение на порту

Давайте первую программу напишем для МК Atmel: ATtiny2313-10PU У меня есть на него даже описание на руссском языке. Именно с этого МК я начинал познавать микроконтроллеры. Итак, нарисуем схему устройства:

Смотря на рисунок нашей схемы мы видим, что здесь все просто! Светодиод индицирует о работе МК (на него посылаются импульсы равные 5 микросекундам), а также к МК подсоединен разъем программатора, но об этом подробнее в следующей статье.

Написание программы начнем, пожалуй с представления всей программы в виде блок-схемы. Советую и в дальнейшем при написании программ сначала ставить задачу, а потом рисовать блок-схему, ну и только потом писать программу. Вообщем так действуют многие программисты...

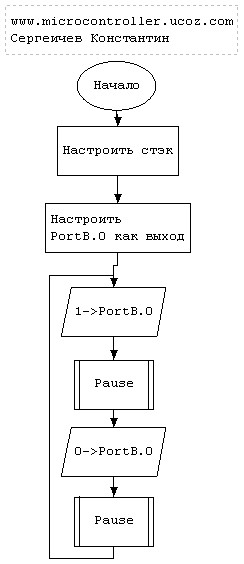

В какой программе рисовать блок-схемы? Конечно, их можно нарисовать и в Microsoft Office. Но есть и другие программы, котырыми, мне кажется, лучше воспользоваться т.к они более специализированы  и автоматизированны для рисования блок-схем. Например, Flowchart, в которой я сам рисую. Вы можете скачать  ее >>отсюда<< Итак вот наша программа ввиде блок схемы:

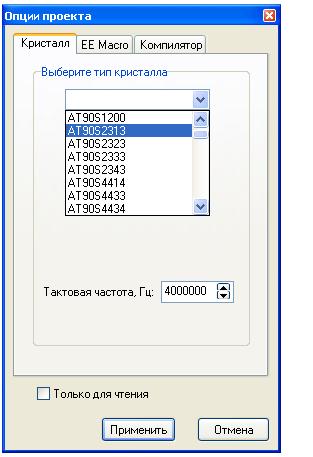

Вот а теперь пишем код...Программа лежит в файлах к проекту. Там думаю все понятно и с коментариями. А теперь компилируем! Нажимаем кнопку компиляция на панели инструментов. Выведеся окошко:

Установите все параметры также как у меня. Жмем Применить Выдается сообщение об успешной компиляции:

Вот и все программа написана. В следующей статье мы сделаем программатор и зашьем в МК прошивку!!!

С Уважением, Сергеичев К.С
