Наконец-то мы добрались до программатора!!! Программатор - устройство программирования микросхем (т.е микроконтроллеров), связывающее порт  компьютера с МК, тем самым являясь переходником между компьютером и МК. Для нашей с Вами среды предлагается два программатора:

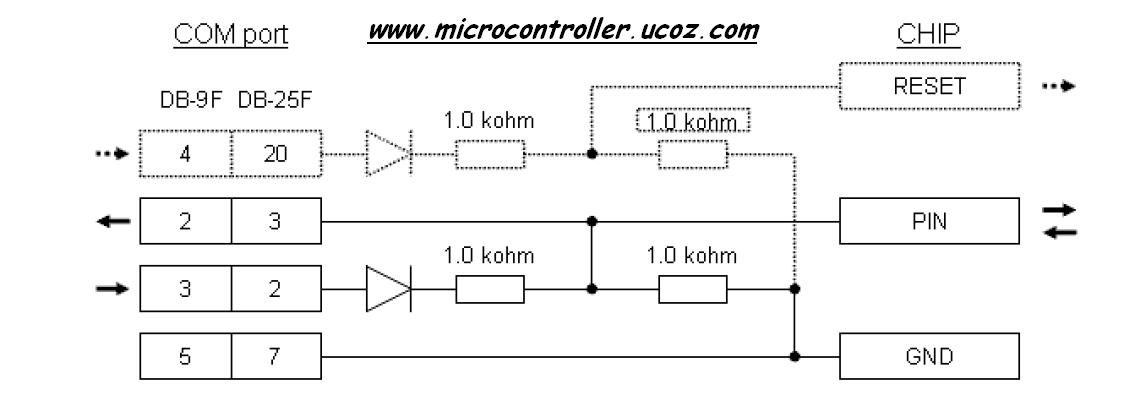

Это вариант соединения с COM портом компьютера. Схема простая, паяется легко. Второй приводить не буду, скажу что схема второго одинакова с первой только порты компьютера разные(Во втором USB порт) о нем прочтете в мануале к программе. Также этот мануал можно скачать здесь.

Итак, приступим к созданию программатора. Сперва пойдем в магазин радиодеталей с нижеследующим спиком и купим нужные детали:

№ Компонент Параметры Кол-во
1 Резистор 1KOm; 0,125Вт 7
2 Стабилизатор 5V 1
3 Диоды 1N4148 3
4 Диодный мост RB157 1
5 Трансформатор 6A; 220V 1
6 COM провод DB-SUB9M 1 метр
7 Плата 7,5см х 2,5см 18,75 см2
8 11,5см х 6см 69 см2
9 Кроватка 20 ног; PDIP 1
10 40 ног; PDIP 1
11 Кварц 4MHz 1
12 Шнур питания 1 метр
13 Электролитический конденсатор 1000µF 3
14 Керамический конденсатор 30pF 2

Дальше делаем плату  по утюжно-лазерной технологии Вот рисунок печатной платы:

Страница в разработке
